ROLETE - SWING PREMIUM

INSTRUCȚIUNI DE MONTAJ

• Îndepărtați capacele prin glisare perpendicular față de casetă.

• Așezați caseta superioară pe rama ferestrei și centrați-o. În orificiile pre-perforate (2,1 mm) fixați cu șuruburi caseta superioară.

• Fixați la loc capacele casetei

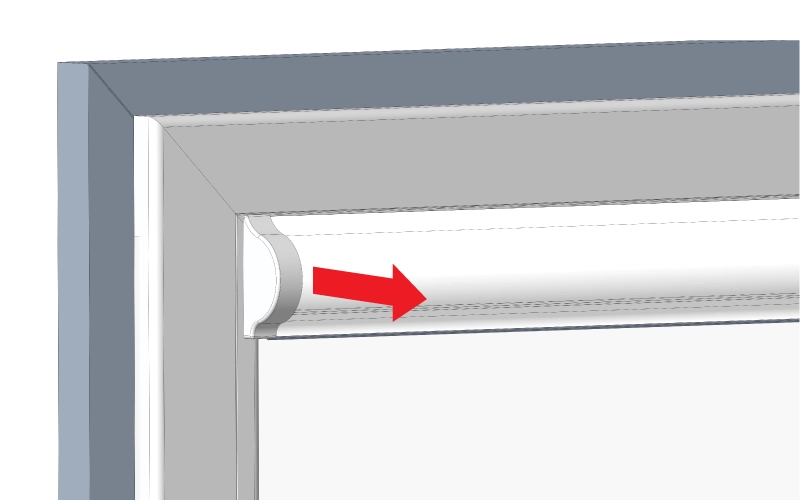

pasul 1 – îndepărtarea capacelor prin glisare perpendicular față de casetă

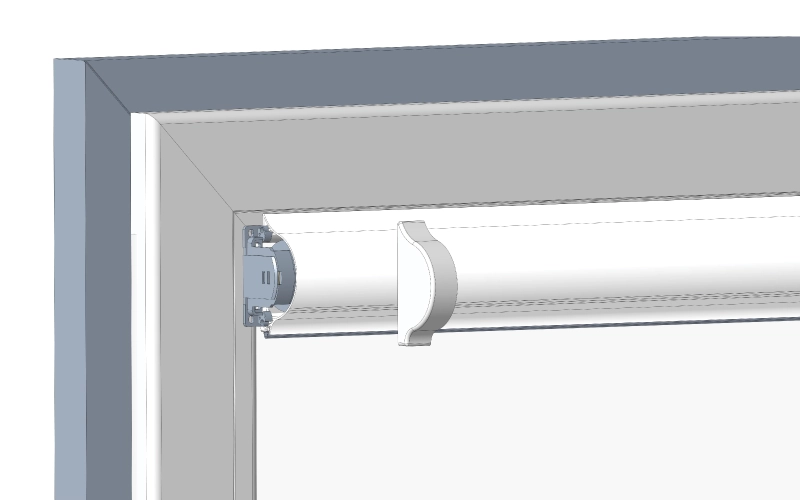

pasul 2 - poziționarea casetei superioare pe rama ferestrei și centrarea acesteia

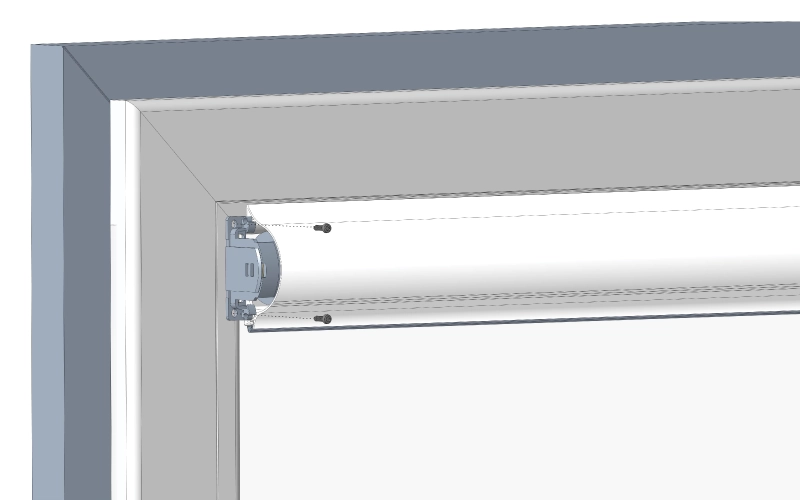

pasul 3 – fixarea cu șuruburi a casetei superioare în orificiile pre-perforate 2.1 mm

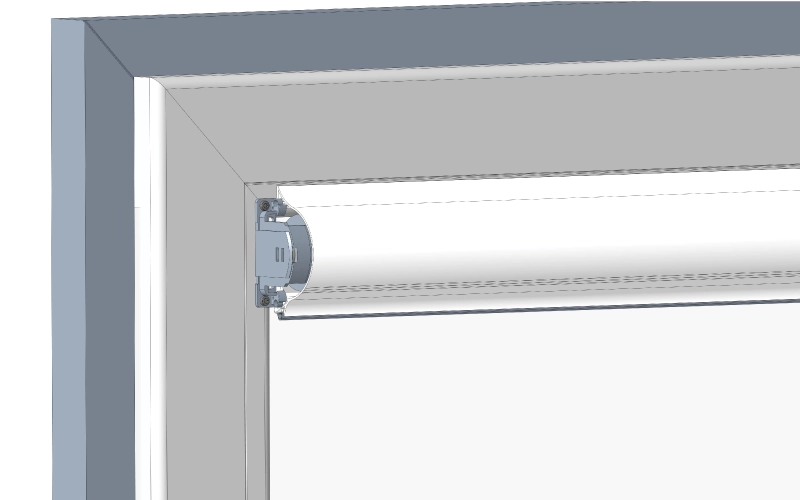

pasul 4 – casetă superioară fixată cu șuruburi

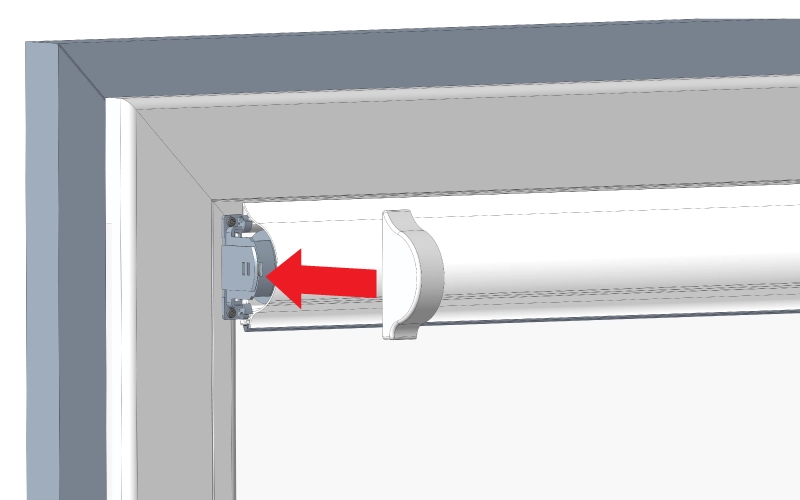

pasul 5 – reașezarea capacelor casetei la locul lor

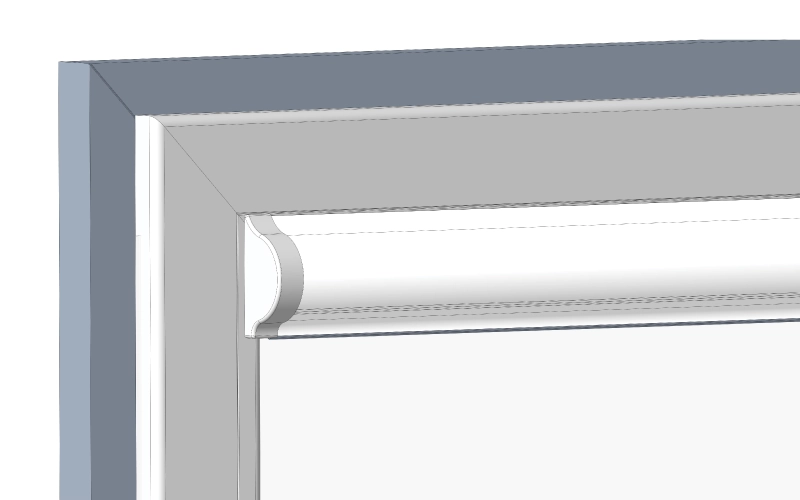

pasul 6 - roletă swing premium montată

• Curățați și degresați rama ferestrei în zonele unde se va lipi șina de ghidaj.

• Îndepărtați banda de protecție de pe șină. Introduceți șina sub caseta superioară.

• Aliniați șina de ghidaj cu îmbinarea dintre bagheta de fixare a geamului și rama cercevelei.

• Apăsați uniform șina de ghidaj pe bagheta de fixare a geamului.

• Verificați funcționalitatea roletei.

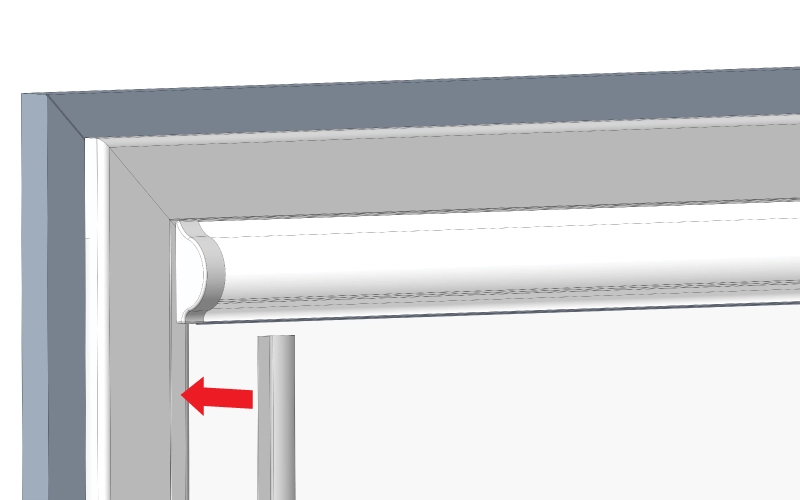

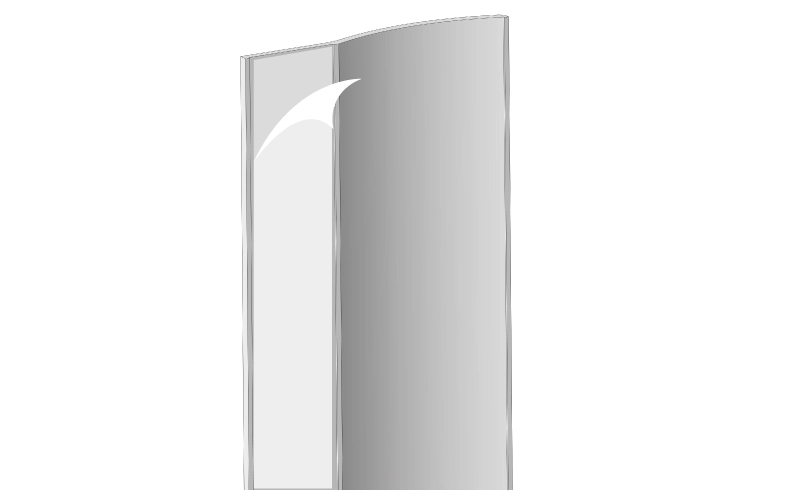

pasul 7 – îndepărtarea benzii de protecție de pe șinele de ghidajpasul 8 – introducerea șinei de ghidaj sub caseta superioară

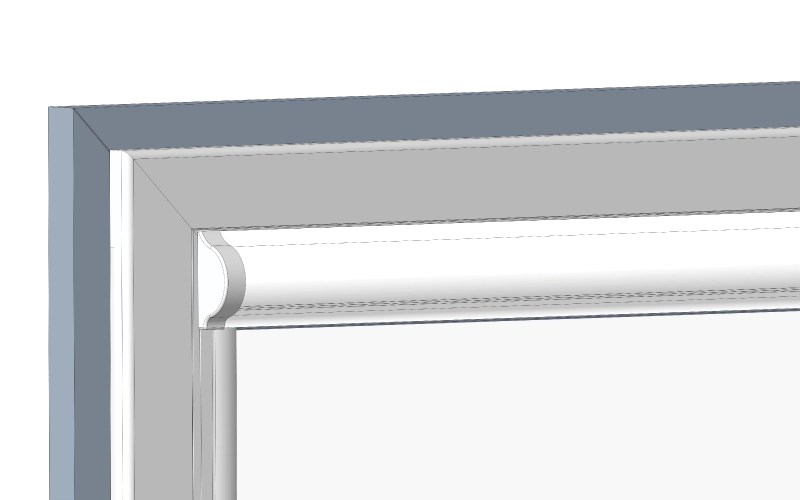

pasul 9 – alinierea șinei de ghidaj cu îmbinarea dintre bagheta de fixare a geamului și rama cercevelei

INSTRUCȚIUNI PENTRU SCHIMBAREA PĂRȚII ACȚIONĂRII:

• Dacă este necesar, se poate schimba partea acționării roletei. Aveți nevoie de un set nou de capace (cu orificii pentru lanț pe partea opusă - trebuie solicitate de la vânzător). În imagini este prezentat procesul de schimbare de pe dreapta pe stânga. Schimbarea de pe partea stângă pe partea dreaptă se realizează analog.

• Îndepărtați capacele prin glisare perpendicular față de casetă. Deșurubați suporturile mecanismului pe ambele laturi.

• Scoateți suporturile mecanismului. Îndepărtați capacul roletei.



pasul 1 – îndepărtarea capacelelor suportului la începutul schimbării părții acționării roletei

Vedere a mecanismului suportului după îndepărtarea capacului roletei

pasul 2 – desfacerea suporturilor mecanismului pentru a putea elibera acționarea originală

pasul 3 – scoaterea suporturilor mecanismului din suport înainte de demontarea capacului roletei

pasul 4 – îndepărtarea capacului roletei pentru acces la ax și mecanismele acționării

pasul 6 – utilizarea unei forțe adecvate la eliberarea mecanismelor pentru a evita deteriorarea roletei

pasul 8 – desfacerea suporturilor pentru fixarea fermă a mecanismelor

exemplu de mecanism al suporturilor pentru fixarea fermă a mecanismelor





• Scoateți mecanismele acționării din ax (pe ambele părți). Este posibil ca mecanismele să iasă mai greu. Folosiți o forță adecvată pentru a evita deteriorarea roletei. (Vă puteți ajuta de un cuțit de bucătărie – atenție la accidentare!!!)



exemplu de direcție pentru scoaterea mecanismelor acționării din axul roletei pe partea fără lanț

exemplu de direcție pentru scoaterea mecanismelor acționării din axul roletei pe partea cu lanț

scoaterea mecanismului acționării din axul roletei pe partea fără lanț

scoaterea mecanismului acționării din axul roletei pe partea cu lanț



• Introduceți ambele mecanisme pe partea opusă față de cea inițială. Partea cu lanțul introduceți-o astfel încât lanțul să fie orientat
în jos.

exemplu de direcție pentru introducerea mecanismului cu lanț pe partea opusă a suportului astfel încât lanțul să fie orientat în jos

exemplu de direcție pentru introducerea mecanismului acționării pe partea fără lanț la schimbarea părții acționării roletei

mecanismul cu lanț montat pe noua parte a suportului după schimbarea părții acționării roletei

mecanismul fără lanț montat pe partea opusă a suportului după schimbarea părții acționării roletei"

• Montați suporturile din plastic. Fixați-le cu șuruburi.


• Treceți apoi lanțul de acționare și prin capac. (La schimbarea acționării veți avea nevoie de capace noi.)

exemplu de montaj a suportului din plastic pe suportul roletei înainte de fixarea cu șuruburi

exemplu de montare pe partea opusă a suportului pe suportul roletei înainte de fixarea cu șuruburi

fixarea suportului din plastic pe suportul roletei ca parte a pregătirii pentru schimbarea părții acționării

fixarea suportului pe suportul roletei pe partea opusă

trecerea lanțului de acționare prin capac la montarea noii părți de acționare a roletei

mecanismul fără lanț deja montat pe partea opusă a suportului după schimbarea părții acționării roletei



ROLETĂ CU PARTEA ACȚIONĂRII SCHIMBATĂ:



roleta swing premium după schimbarea părții acționării, vedere din partea cu lanțul de acționare

roleta swing premium după schimbarea părții acționării, vedere din partea fără lanț de acționare
